چگونه یک خم کن لوله مسطح ساخت لوله های صنعتی را تغییر می دهد؟

1. خم کن لوله صاف دقیقا چیست و چگونه کار می کند؟

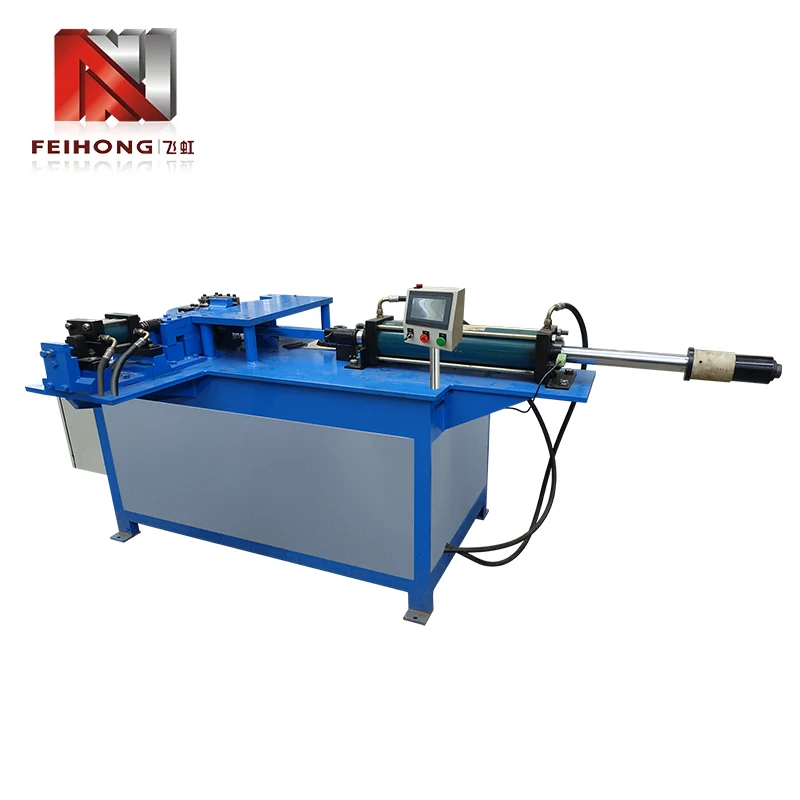

A خم کن لوله تختدستگاهی تخصصی است که برای خم کردن لوله های مستطیلی، مربعی یا بیضی شکل در امتداد یک صفحه بدون فروریختن سطح مقطع طراحی شده است. بر خلاف خم کن های لوله گرد که از سنبه و قالب های برف پاک کن برای حفظ پروفیل های دایره ای استفاده می کنند، خم شدن لوله های مسطح نیاز به ابزارهای منطبق با دقت دارد که از وجه های پهن تر لوله پشتیبانی می کند و در عین حال اجازه می دهد لبه های باریک تر به طور کنترل شده تغییر شکل دهند. چالش اساسی در مدیریت کشش و فشردگی دیفرانسیل است که در عرض یک بخش مسطح رخ می دهد - دیواره بیرونی کشیده می شود در حالی که دیواره داخلی فشرده می شود و بدون پشتیبانی مناسب، لوله کمانش یا چروک می شود.

اصل کار بر روی سه عنصر اصلی متمرکز است: قالب خمشی (یا فرم)، قالب گیره و قالب فشار. لوله بین گیره و قالب های خمشی محکم می شود، سپس در اطراف شعاع قالب خمشی می چرخد. برای پروفیل های مسطح، قالب خمشی دارای شیاری است که با ابعاد خارجی لوله مطابقت دارد و برای جلوگیری از فرو ریختن وجه های پهن تر به داخل، پشتیبانی جانبی را فراهم می کند. برخی از ماشین های پیشرفته نیز از یکبرف پاک کنکه در امتداد شعاع داخلی لوله می لغزد تا چین و چروک را از بین ببرد، و الفسنبهدر صورتی که لوله توخالی باشد، می توان آن را برای حمایت از حفره داخلی قرار داد (اگرچه برای مقاطع مسطح کمتر رایج است). کل فرآیند معمولاً به صورت هیدرولیکی یا الکتریکی تحریک می شود، با کنترل های CNC که امکان تکرار زاویه دقیق و توالی خمش چند مرحله ای را فراهم می کند.

یکی از ویژگی های تعیین کننده الفخم کن لوله تختتوانایی آن در ایجاد خمیدگی با حداقل اعوجاج در حالی که تحمل های محکم را حفظ می کند. این از طریق به دست می آیدجبران برگشت فنری کنترل شده-ماشین کمی فراتر از زاویه هدف خم می‌شود، زیرا می‌داند که مواد به مقدار قابل پیش‌بینی شل می‌شوند. واحدهای مدرن حسگرهایی را ادغام می‌کنند که زوایای خمش واقعی را در زمان واقعی اندازه‌گیری می‌کنند و موقعیت رم را به صورت دینامیکی تنظیم می‌کنند و اطمینان حاصل می‌کنند که هر قسمت با مدل CAD در ± ۰.۵ درجه مطابقت دارد. ترکیب ساخت و ساز قوی و کنترل هوشمند این تجهیزات را برای ساخت با کیفیت بالا ضروری می کند.

2. کدام صنایع بیشتر به خم شدن لوله های مسطح متکی هستند؟

خم شدن لوله مسطح یک فرآیند خاص نیست، بلکه در زنجیره تامین چندین صنایع سنگین تعبیه شده است. بخش های زیر به این بستگی داردخم کن لوله تختتجهیزاتی برای تولید اجزای ساختاری و زیبایی شناختی که با لوله های گرد قابل دستیابی نیستند.

• خودرو و حمل و نقل:فریم های شاسی، رول کیج، ساختار صندلی و اجزای سیستم اگزوز اغلب از لوله های مستطیلی یا بیضی استفاده می کنند. خمش مسطح به طراحان اجازه می دهد تا نسبت استحکام به وزن را به حداکثر برسانند در حالی که قطعات را به طور موثر در پاکت های خودرو بسته بندی می کنند.
• ساخت و ساز و معماری:نرده ها، راه پله ها، دیوارهای پرده ای و نماهای فلزی تزئینی اغلب دارای بخش های مستطیلی خمیده هستند. جذابیت بصری خم‌های تمیز و بدون چروک در کاربردهای معماری بسیار مهم است.
• تهویه هوا و تهویه هوا:سیستم‌های کانال‌کشی و هوارسانی از لوله‌های بیضی مسطح برای حفظ جریان هوای بالا در حین نصب در فضاهای کم عمق سقف استفاده می‌کنند. خم کردن این پروفیل ها به کنترل دقیق نیاز دارد تا از محدود کردن سطح مقطع داخلی جلوگیری شود.
• تجهیزات کشاورزی:سازه‌های حفاظتی تراکتور (ROPS)، قاب‌های ادوات و پایه‌های آبیاری همگی از لوله‌های مستطیلی خمیده برای دوام و ساخت مقرون به صرفه استفاده می‌کنند.
• مبلمان و دکوراسیون اداری:قاب‌های میز مدرن، سیستم‌های قفسه‌بندی و غرفه‌های نمایشگاهی از خطوط تمیز لوله‌های مسطح خم شده برای دستیابی به زیبایی‌شناسی مینیمالیستی با یکپارچگی ساختاری بالا استفاده می‌کنند.

در هر یک از این زمینه‌ها، خم‌کننده لوله صاف به‌عنوان امکان‌دهنده آزادی طراحی عمل می‌کند و به مهندسان این امکان را می‌دهد تا اتصالات جوش داده شده را با بخش‌های خمیده پیوسته جایگزین کنند که قوی‌تر، سبک‌تر و از نظر بصری جذاب‌تر هستند. تطبیق پذیری تجهیزات به این معنی است که حتی کارگاه های کوچک مقیاس نیز می توانند اجزای حرفه ای را برای این بازارهای پر تقاضا تولید کنند.

3. انواع اصلی خم کن های لوله صاف امروزی کدامند؟

ماشین آلات خم لوله تخت بر اساس روش تحریک، سیستم کنترل و پیکربندی ابزار طبقه بندی می شوند. انتخاب نوع مناسب به حجم تولید، نوع مواد و پیچیدگی خم بستگی دارد. در زیر یک مرور مقایسه ای از رایج ترین انواع ارائه شده است.

خم کن های دستیبه دلیل هزینه کم و سادگی مورد علاقه بخش های تعمیر و نگهداری و موسسات آموزشی هستند.ماشین های هیدرولیکتوازن خوبی از قدرت و مقرون به صرفه بودن را ارائه می دهند، و آنها را تبدیل به اسباب کار بسیاری از مغازه های تولیدی می کند.خم کن های کششی چرخشی CNCبا قابلیت ذخیره صدها برنامه و جبران تغییرات مواد به‌طور خودکار، نشان‌دهنده‌ی پیشرفته‌ترین هنر است.خم کن های فشاریاگرچه دقت کمتری دارند، اما برای تولید انبوه خمیدگی های ساده در لوله های با دیواره نازک بسیار سریع و مقرون به صرفه هستند.

فراتر از این چهار دسته، ماشین های هیبریدی نیز وجود دارند که قدرت هیدرولیک را با کنترل CNC ترکیب می کنند و بهترین های هر دو جهان را ارائه می دهند. هنگام انتخاب یک نوع، ضروری است که نه تنها حجم کار فعلی، بلکه پتانسیل گسترش آینده به هندسه های پیچیده تر را نیز در نظر بگیرید.

4. چگونه انتخاب مواد بر فرآیند خمش تأثیر می گذارد؟

جنس لوله مسلماً مهمترین عامل تأثیرگذار بر کیفیت خم است. آلیاژهای مختلف درجات مختلفی از شکل‌پذیری، برگشت فنری و سخت شدن کار را نشان می‌دهند که همه اینها باید در تنظیم خمشی در نظر گرفته شوند. در زیر به تفکیک مواد متداول و ویژگی های خمشی آنها می پردازیم.

فولاد ملایم

بخشنده ترین مطالب; انعطاف پذیری خوب و برگشت فنری قابل پیش بینی را ارائه می دهد. مناسب برای اکثر عملیات خمشی همه منظوره بدون اقدامات احتیاطی خاص.

فولاد کم آلیاژی با مقاومت بالا (HSLA).

به نیروهای خمشی بیشتری نیاز دارد و برگشت فنری بیشتری را نشان می دهد. جبران CNC برای حفظ دقت زاویه به شدت توصیه می شود.

فولاد ضد زنگ (آستنیتی)

کار به سرعت سفت می شود که اگر شعاع خمش خیلی تنگ باشد می تواند منجر به ترک خوردن شود. برای کاهش اصطکاک، از سرعت های پایین تر، روغن کاری مناسب و ابزارهای صیقلی استفاده کنید.

آلیاژهای آلومینیوم (5xxx، 6xxx)

سبک و مقاوم در برابر خوردگی، اما مستعد چروک شدن و ترک خوردن است. شعاع خمش بزرگتر (3 تا 5× عرض لوله) و تنظیمات دقیق فاصله ضروری هستند.

مس و برنج

بسیار انعطاف پذیر و به راحتی خم می شود، اما سطوح نرم به راحتی آسیب می بینند. قالب های ریز به پایان رسیده و فاصله مناسب از ایجاد ضایعات سطحی و زخمی جلوگیری می کند.

علاوه بر آلیاژ، ضخامت دیواره نیز نقش حیاتی دارد. دیوارهای ضخیم‌تر مقاومت بیشتری در برابر ریزش دارند اما به تناژ بیشتری نیاز دارند. لوله های جدار نازک در شعاع داخلی مستعد کمانش هستند و ممکن است به سنبه های داخلی یا قالب های برف پاک کن تخصصی نیاز داشته باشند. یک قانون کلی این است که ضخامت دیواره باید حداقل 5 درصد از عرض لوله باشد تا به خمش قابل اعتماد بدون پشتیبانی داخلی برسد.

5. هنگام انتخاب یک خم کن لوله مسطح چه مشخصات کلیدی را باید ارزیابی کنید؟

انتخاب ماشین مناسب فراتر از مطابقت با حداکثر اندازه لوله است. یک ارزیابی جامع باید پارامترهای زیر را پوشش دهد، که هر یک به طور مستقیم بر عملکرد و طول عمر تأثیر می گذارد.

1. حداکثر ظرفیت خمشی:این شامل عرض لوله، ارتفاع و ضخامت دیواره ای است که دستگاه می تواند از عهده آن برآید. همیشه ماشینی را با حداقل 20 درصد ظرفیت بالاتر از بزرگترین قطعه مورد انتظار خود انتخاب کنید تا تغییرات مواد و نیازهای پیش بینی نشده را در نظر بگیرد.
2. حداقل شعاع خمش:به عنوان مضربی از عرض لوله بیان می شود (به عنوان مثال، 2×W). شعاع‌های تنگ‌تر به ابزار پیچیده‌تر و استحکام بالاتر ماشین نیاز دارند. برای اکثر کاربردها، شعاع 3×W نقطه شروع مطمئنی است.
3. محدوده زاویه خمشی:بیشتر ماشین‌ها می‌توانند از 0 تا 180 درجه خم شوند، اما برخی از واحدهای تخصصی تا 220 درجه را برای کاربردهای خمش بیش از حد ارائه می‌دهند. اطمینان حاصل کنید که دستگاه می تواند بدون دخالت ابزار به زوایای مورد نیاز دست یابد.
4. سرعت چرخه:این بر حسب ثانیه در هر خم اندازه گیری می شود، بر توان تولید تأثیر می گذارد. ماشین‌های هیدرولیک معمولاً در 5 تا 15 ثانیه چرخش می‌کنند، در حالی که واحدهای سروو الکتریک می‌توانند برای بخش‌های کوچک به 2 تا 5 ثانیه دست یابند.
5. سیستم کنترل:PLC اولیه در مقابل CNC کامل با برنامه‌نویسی صفحه لمسی. CNC انعطاف پذیری بیشتری را ارائه می دهد اما با هزینه اولیه بالاتر و منحنی یادگیری تندتر همراه است.
6. سازگاری با ابزار:بررسی کنید که آیا دستگاه از ابزار استاندارد صنعتی استفاده می کند یا طرح های اختصاصی. ابزار استاندارد شده زمان و هزینه های قالب های جایگزین را کاهش می دهد.
7. برق مورد نیاز:ماشین‌های هیدرولیک به یک واحد قدرت اختصاصی (اغلب 15 تا 75 کیلووات) نیاز دارند، در حالی که ماشین‌های الکتریکی با منابع استاندارد 3 فاز کار می‌کنند. زیرساخت برق تاسیسات خود را در نظر بگیرید.

یک ماشین خوب انتخاب شده نه تنها نیازهای تولید فعلی را برآورده می کند، بلکه رشد آینده در پیچیدگی قطعات و تنوع مواد را نیز در بر می گیرد. عاقلانه است که هم مهندسان تولید و هم کارکنان تعمیر و نگهداری را در فرآیند انتخاب مشارکت دهیم تا اطمینان حاصل شود که تجهیزات انتخاب شده با واقعیت های عملیاتی همسو هستند.

6. رایج ترین عیوب خمش لوله مسطح چیست و چگونه می توان از آنها جلوگیری کرد؟

حتی با یک خم کن لوله مسطح با کیفیت بالا، ممکن است عیوب ناشی از نصب نامناسب، ابزار فرسوده یا ناهماهنگی مواد باشد. درک این حالت های خرابی اولین گام برای پیشگیری است. در زیر مشکلاتی که اغلب با آن مواجه می شوند و راه حل های آنها آورده شده است.

• چین و چروک در شعاع داخلی:زمانی اتفاق می‌افتد که دیواره داخلی سریع‌تر از آن چیزی که مواد در خود جای می‌دهند فشرده می‌شود. ناشی از فشار ناکافی قالب برف پاک کن یا شعاع خمشی که برای ضخامت دیوار خیلی تنگ است.پیشگیری:نیروی قالب برف پاک کن را افزایش دهید، از شعاع بزرگتر استفاده کنید یا یک سنبه برای حمایت از دیواره داخلی اضافه کنید.
• فروپاشی مقطعی (مسطح شدن):سطوح گسترده غار لوله به سمت داخل، از دست دادن یکپارچگی ساختاری. معمولاً با لوله‌های جدار نازک یا زمانی که قالب خمشی پشتیبانی جانبی کافی را ارائه نمی‌کند.پیشگیری:از یک قالب با تناسب نزدیکتر به ابعاد خارجی لوله استفاده کنید و یک قالب فشاری را در نظر بگیرید که به طور فعال در هنگام خم شدن به دیواره بیرونی فشار می آورد.
• تنوع بهار بک:برگشت فنری ناسازگار منجر به قطعاتی می شود که زاویه هدف را برآورده نمی کنند، به خصوص در هنگام خم شدن فولادهای با مقاومت بالا یا آلومینیوم.پیشگیری:خمش بیش از حد CNC را با بازخورد زاویه‌ای در زمان واقعی اجرا کنید. همچنین، اطمینان حاصل کنید که مواد از یک دسته با خواص مکانیکی سازگار است.
• خراش و خراش سطحی:هنگامی که لوله روی قالب خمشی یا برف پاک کن می لغزد، خراش ایجاد می شود. گالینگ به ویژه در مورد آلومینیوم و فولاد ضد زنگ مشکل ساز است.پیشگیری:از ابزار صیقلی استفاده کنید، روان کننده مناسب را اعمال کنید و فاصله مناسب را برای کاهش اصطکاک حفظ کنید.
• چرخاندن یا برگشت فنری در هواپیما:لوله ممکن است کمی به خارج از صفحه خمش بچرخد و در نتیجه یک قسمت پیچ خورده ایجاد شود. این اغلب به دلیل فشار گیره ناهموار یا ناهمتراز بودن ابزار است.پیشگیری:تراز قالب گیره را بررسی کنید و اطمینان حاصل کنید که لوله قبل از هر خم به صورت مربعی قرار دارد.

بازرسی منظم ابزار و کالیبراسیون دوره ای سنسورهای زاویه دستگاه می تواند بسیاری از این مشکلات را قبل از اینکه منجر به از بین رفتن قطعات شود، تشخیص دهد. مستندسازی پارامترها برای هر راه‌اندازی موفقیت‌آمیز نیز به عیب‌یابی اجراهای بعدی کمک می‌کند.

7. چگونه باید یک خم کن لوله مسطح برای قابلیت اطمینان طولانی مدت نگهداری شود؟

نگهداری مناسب برای حفظ دقت و طول عمر خم کن لوله مسطح ضروری است. یک رژیم فعال نه تنها زمان از کار افتادگی را کاهش می دهد، بلکه کیفیت خمش ثابت را تضمین می کند. روش گام به گام زیر برای اکثر ماشین های هیدرولیک و CNC توصیه می شود.

1. بازرسی بصری روزانه:نشتی مایع هیدرولیک، شل بودن پیچ و مهره ها و علائم سایش در قالب های گیره ای و خمشی را بررسی کنید. محل کار را تمیز کنید و تراشه های فلزی یا زباله را بردارید.
2. روغن کاری قطعات متحرک:گریس یا روغن مشخص شده توسط سازنده را روی تمام نقاط محوری، لغزنده ها و دوک قالب خمشی بمالید. چرب کردن بیش از حد می تواند کثیفی را جذب کند، بنابراین فقط از مقدار توصیه شده استفاده کنید.
3. نگهداری مایعات هیدرولیک:سطح مایع را کنترل کنید و فیلتر را در فواصل زمانی مشخص شده در دفترچه راهنما تغییر دهید. سیال آلوده یکی از دلایل اصلی خرابی شیر و پمپ است.
4. کالیبراسیون سنسورهای زاویه:از یک زاویه سنج دقیق یا زاویه سنج دیجیتال برای بررسی دقت زاویه خم دستگاه استفاده کنید. اگر انحرافات از ± 0.3 درجه بیشتر شد دوباره کالیبره کنید.
5. بازرسی برف پاک کن و قالب های فشار:امتیاز یا تغییر شکل را بررسی کنید. قالب های فرسوده باید دوباره آسیاب شوند یا جایگزین شوند تا از چروک شدن و آسیب سطحی جلوگیری شود.
6. بررسی سیستم برق:برای ماشین‌های CNC، مطمئن شوید که همه کابل‌ها ایمن هستند، توقف‌های اضطراری به درستی عمل می‌کنند و پانل کنترل هیچ کد خطا را نشان نمی‌دهد.
7. خدمات جامع سالانه:برای انجام تعمیرات اساسی، از جمله آب‌بند سیلندر هیدرولیک، سایش پمپ و به‌روزرسانی‌های نرم‌افزار، یک تکنسین خبره را استخدام کنید.

نگه داشتن گزارش دقیق از تمام فعالیت‌های تعمیر و نگهداری - از جمله تعویض روغن، تعویض قالب و کالیبراسیون - به پیش‌بینی الگوهای سایش و برنامه‌ریزی کارآمد زمان از کار افتادگی کمک می‌کند. یک خم کن لوله صاف که به خوبی نگهداری شده باشد می تواند چندین دهه خدمات قابل اعتماد ارائه دهد.

8. آینده فناوری خمش لوله مسطح چیست؟

تکامل خمش لوله های مسطح ناشی از تقاضا برای کارایی، دقت و پایداری بیشتر است. مفاهیم صنعت 4.0 به طور فزاینده ای در ماشین های خمشی ادغام می شوند و امکان جمع آوری اطلاعات در زمان واقعی و نگهداری پیش بینی را فراهم می کنند. سنسورهای تعبیه شده در تغییرات سایش و نیرو مانیتور ابزار، اطلاعات را به سیستم مرکزی برمی‌گرداند که می‌تواند پارامترهای خمشی بهینه را به طور خودکار توصیه کند.

یکی دیگر از روندهای در حال ظهور استفاده ازدرایوهای سروو الکتریکبه جای هیدرولیک سنتی این سیستم ها انرژی کمتری مصرف می کنند، صدای کمتری تولید می کنند و دقت موقعیت یابی بالاتری را ارائه می دهند. آنها به ویژه برای تولیدکنندگانی که قصد کاهش ردپای کربن خود را دارند جذاب هستند. علاوه بر این،تولید مواد افزودنیشروع به تأثیرگذاری بر طراحی ابزار می کند - قالب های چاپ سه بعدی با کانال های خنک کننده منسجم می توانند مدیریت حرارتی را در طول خمش با سرعت بالا بهبود بخشند.

هوش مصنوعی نیز راه خود را به توالی خمشی باز کرده است. الگوریتم‌های هوش مصنوعی می‌توانند خواص مواد و تاریخچه هر دسته لوله را برای پیش‌بینی بازگشت فنر با دقت بی‌سابقه، کاهش نرخ ضایعات و زمان راه‌اندازی تجزیه و تحلیل کنند. علاوه بر این،ربات های مشارکتی(کوبات‌ها) با خم‌کننده‌های لوله‌های مسطح جفت می‌شوند تا بارگیری و تخلیه را خودکار کنند و به اپراتورهای انسانی اجازه می‌دهند بر کنترل کیفیت و بهینه‌سازی فرآیند تمرکز کنند.

همانطور که صنعت به سمتدوقلوهای دیجیتال-نمونه‌های مجازی سلول خمش فیزیکی - مهندسان قادر خواهند بود کل مراحل تولید را قبل از خم شدن یک لوله شبیه‌سازی کنند. این قابلیت زمان طراحی تا پایان ساخت را به طور چشمگیری کوتاه می کند و ساخت سفارشی را تقریباً به اندازه تولید انبوه کارآمد می کند. آینده خمش لوله های مسطح بدون شک هوشمند، متصل و به طور فزاینده ای مستقل است.
