چرا خم کن لوله تخت خمش دقیق را در ساخت مدرن باز تعریف می کند؟

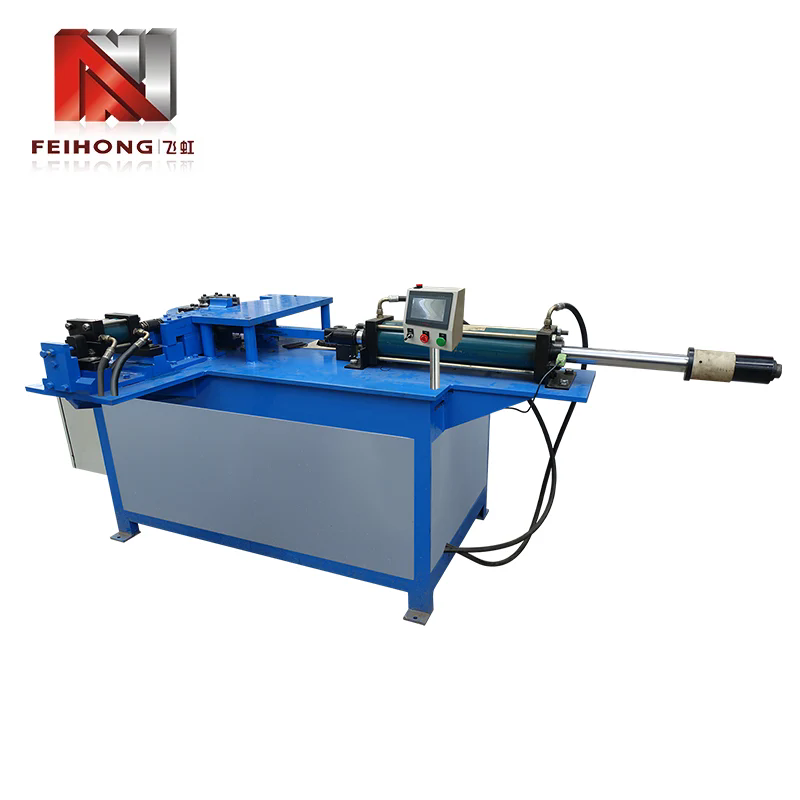

راخم کن لوله تختیک ماشین تخصصی است که برای خم کردن لوله‌ها یا لوله‌های پروفیل مسطح - یعنی لوله‌هایی که سطح مقطع آنها مستطیل، بیضوی یا مسطح است و نه کاملاً گرد است - به شکل‌های زاویه‌ای دقیق با کمترین تغییر شکل، چروک یا فروریختگی طراحی شده است.

پارامترهای محصول

در زیر یک جدول مشخصات معمولی برای یک خم کن لوله مسطح با عملکرد بالا آمده است - مقادیر واقعی بسته به مدل و سازنده متفاوت است:

این پارامترها درک اساسی از توانایی لوله صاف خم کن، مواردی که هنگام انتخاب یکی از آنها باید بررسی شود را ارائه می دهند و به عنوان مبنایی برای اهمیت آن عمل می کنند.

چرا خم کن لوله مسطح اهمیت فزاینده ای دارد

چرا در کاربردهای ساخت اهمیت دارد

• پروفیل های تخت (به جای لوله های گرد) در چارچوب های سازه ای، فلزکاری های تزئینی، کانال های HVAC، محفظه ها و مبلمان رایج هستند. نیاز به خم کردن دقیق آنها بدون اعوجاج باعث افزایش تقاضا می شود.

• خم کن های لوله گرد سنتی اغلب با پروفیل های مسطح دست و پنجه نرم می کنند: خطر ریزش، چروک شدن، پیچ خوردگی یا از دست دادن مقطع بیشتر است. به عنوان مثال، راهنمای استاندارد خم شدن لوله توضیح می دهد که برای حفظ یکپارچگی بخش، پشتیبانی داخلی (ماندرل) یا ابزار تخصصی مورد نیاز است.

• خم کن لوله مسطح با دقت بالا و خمش‌های قابل تکرار، ضایعات را کاهش می‌دهد، توان عملیاتی را افزایش می‌دهد و زیبایی‌شناسی محصول نهایی و عملکرد ساختاری را بهبود می‌بخشد.

• در محیط‌های تولید ناب/انعطاف‌پذیر مدرن، توانایی تعویض سریع ابزار و خم کردن اندازه‌های مختلف تخت (حتی با خم‌های پیچیده) مزیت رقابتی می‌دهد.

• گرایش به مواد سبک تر (آلومینیوم، فولاد جدار نازک) در مبلمان، خودرو، تاسیسات معماری، خمش دقیق پروفیل مسطح را حتی مهم تر می کند.

چرا مزایا مهم است

• دقت و تکرارپذیری: هنگام خم کردن لوله های پروفیل مسطح، دستگاه باید یکپارچگی دیواره و زاویه صحیح را حفظ کند، که روش های سنتی ممکن است همیشه ارائه ندهند.

• کاهش تغییر شکل: از آنجایی که ابزار برای پروفیل های مسطح طراحی شده است، خطر ریزش سطح مقطع، صاف شدن، یا کشش بیش از حد دیواره خارجی به حداقل می رسد.

• تطبیق پذیری: یک دستگاه که از قالب های متعدد برای اندازه ها و پروفایل های مختلف پشتیبانی می کند به معنای ماشین های کمتر، هزینه کمتر و تعویض سریع تر است.

• مقرون به صرفه بودن: ضایعات کمتر، دوباره کاری کمتر، خرابی کمتر برای تغییرات ابزار - همه هزینه کل هر قطعه خم شده را کاهش می دهند.

• محافظت در برابر آینده: با افزایش پیچیدگی طراحی (مبلمان منحنی، قاب‌های معماری، کانال‌های سفارشی HVAC)، ماشین‌هایی با قابلیت‌های خمشی پیشرفته‌ای با پروفیل مسطح، کاربرد بیشتری خواهند داشت.

چرا روند آینده مطلوب است

• حرکت به سمت تولید سفارشی و دسته‌ای کوچک (در مقابل تولید انبوه) به این معنی است که ماشین‌ها باید انعطاف‌پذیر، دقیق و سریع در راه‌اندازی باشند - کیفیت‌هایی که Flat Pipe Bender ارائه می‌دهد.

• ادغام با کنترل‌های CNC، درایوهای سروو، سنسورهای پیشرفته و قابلیت Industry 4.0 در ماشین‌های خمشی با مشخصات تخت وارد می‌شود و تولید، نظارت و اتوماسیون هوشمندتر را ممکن می‌سازد.

• فشارهای پایداری (مواد سبک وزن، اتصالات/جوش های کمتر) تقاضا برای ماشین هایی را افزایش می دهد که می توانند بدون تضعیف مواد یا ایجاد اعوجاج به طور تمیز خم شوند.

• از آنجایی که صنایع ساخت و ساز، مبلمان و فلزکاری معماری به طور فزاینده ای از لوله ها/لوله های پروفیل مسطح و فلزکاری با نمای بصری استفاده می کنند، تقاضا برای خم های تمیز و دقیق (بدون علامت یا اعوجاج ابزار قابل مشاهده) افزایش می یابد.

چگونه خم کن لوله مسطح کار می کند و نحوه انتخاب، کار و نگهداری آن

چگونه کار می کند

• لوله پروفیل تخت در قالب یا مجموعه ابزار ساخته شده برای مقطع خاص خود محکم می شود.

• این دستگاه از یک قالب شکل‌دهنده، بلوک گیره، قالب برف پاک کن (در برخی طرح‌ها) و کفشک فشاری (یا غلتک) برای خم شدن حول شعاع خط مرکزی و در عین حال حفظ شکل بخش (شبیه به خم شدن لوله، اما برای پروفیل صاف سازگار است) استفاده می‌کند.

• این دستگاه زاویه خمش، شعاع، درگیری ابزار را کنترل می کند و بسته به مواد می تواند عقب ماندگی فنری را جبران کند.

• قالب های پروفیل مسطح تخصصی از کشیده شدن بیش از حد دیواره بیرونی و فروریختن یا چروک شدن دیواره داخلی جلوگیری می کند - در صورت لزوم، ابزار ممکن است شامل تکیه گاه ها یا سنبه های قابل تنظیم باشد.

• پس از خم شدن، پروفیل ممکن است تکمیل شود (خراب زدایی، صاف کردن انتها) اما ارزش اصلی این است که خم دقیق، تمیز و از نظر ساختاری سالم باشد.

نحوه انتخاب دستگاه مناسب

هنگام انتخاب یک خم کن لوله مسطح، معیارهای زیر را در نظر بگیرید:

• محدوده اندازه پروفیل: مطمئن شوید که دستگاه از بزرگترین و کوچکترین پروفیل های صافی که خم می کنید (هم در عرض و هم ضخامت) پشتیبانی می کند.

• حداقل شعاع: اطمینان حاصل کنید که دستگاه می تواند بدون آسیب رساندن به پروفیل تا حداقل شعاع مورد نیاز خم شود (به یاد داشته باشید که شعاع کوچکتر روی پروفیل های صاف خطر فرو ریختن را افزایش می دهد).

• قابلیت زاویه و تکرارپذیری: محدوده زاویه و تحمل تکرارپذیری را بررسی کنید (به عنوان مثال ± 0.5 درجه یا بیشتر).

• تغییر ابزار: چقدر سریع و آسان می‌توانید ابزار/قالب‌ها را برای مدیریت پروفایل‌های مختلف تغییر دهید؟ این بر توان عملیاتی تأثیر می گذارد.

• سازگاری مواد: بررسی کنید که دستگاه برای انواع موادی که استفاده می کنید (فولاد، آلومینیوم، ضد زنگ، مس) و ضخامت دیوار رتبه بندی شده است.

• مکانیزم و کنترل درایو: سروو درایو الکتریکی دقت بالایی را ارائه می دهد. هیدرولیک می تواند برای پروفیل های ضخیم تر نیرو ارائه دهد. کنترل CNC امکان ذخیره برنامه های خمشی را برای کارهای تکراری فراهم می کند.

• پشتیبانی و نگهداری: سازنده ای با خدمات جهانی خوب، در دسترس بودن قطعات یدکی و آموزش انتخاب کنید.

• ردپا و انعطاف پذیری در آینده: دستگاه باید متناسب با فضای کف شما باشد و امکان ارتقاءهای آینده را فراهم کند (مانند اتوماسیون، نظارت سنسور).

نحوه کار و نگهداری آن برای بهترین نتایج

• قبل از خم شدن، ابزار / قالب ها را از نظر سایش، تراز و سازگاری با مشخصات خاص بررسی کنید. ابزار فرسوده خطر اعوجاج را افزایش می دهد.

• پروفیل صاف را به درستی در قالب ببندید تا از حرکت در حین خمش جلوگیری شود. بستن اشتباه یکی از دلایل رایج اعوجاج و خمیدگی های نادرست است.

• برنامه شعاع و زاویه صحیح را با در نظر گرفتن پشت فنری، نوع مواد، ضخامت دیوار و هندسه پروفیل انتخاب کنید.

• فرآیند خم شدن را برای علائم مسطح، چین و چروک یا فروپاشی کنترل کنید - به ویژه هنگام خم شدن شعاع های محکم روی پروفیل های صاف. اجزای دستگاه (گیره، قالب برف پاک کن، تکیه گاه) باید از این عیوب جلوگیری کنند.

• پس از خم شدن، محصول را در برابر تحمل ابعادی بررسی کنید: زاویه، شعاع، یکپارچگی بخش، بدون پیچ خوردگی یا چین خوردگی قابل مشاهده است.

• تعمیر و نگهداری پیشگیرانه: سیستم هیدرولیک/سروی، روغن کاری قطعات متحرک، تراز ابزار، وضعیت قالب و دستگاه های ایمنی را به طور منظم بازرسی کنید.

• تعویض ابزار هنگام فرسودگی: از آنجایی که خم شدن پروفیل صاف فشار زیادی بر ابزار وارد می کند، تعویض زود هنگام از ضایعات و خرابی جلوگیری می کند.

• آموزش و ایمنی: اطمینان حاصل کنید که اپراتورها فرآیند خمش پروفیل مسطح، مشکلات احتمالی (مانند فروپاشی داخلی یا نازک شدن دیواره بیرونی) و عملکرد ایمن دستگاه را درک می کنند.

• ثبت سوابق: برای کارهای تکراری، برنامه های خمشی، تنظیمات ابزار و داده های مواد را ذخیره کنید - این به حفظ ثبات در طول زمان کمک می کند و خطاهای راه اندازی را کاهش می دهد.

سوالات متداول مشتری (سؤالات متداول)

س: حداقل شعاع خمش برای لوله های پروفیل تخت با استفاده از این دستگاه چقدر است؟
پاسخ: حداقل شعاع خمیدگی به جنس و ضخامت آن بستگی دارد، اما یک قانون خوب این است که شعاع خط مرکزی حداقل سه برابر ارتفاع کلی (ضخامت) پروفیل صاف حفظ شود تا از فروپاشی یا چروکیده شدن آن جلوگیری شود.
س: آیا دستگاه های خم کن لوله گرد استاندارد می توانند پروفیل های صاف را بدون ابزار خاص خم کنند؟
پاسخ: در حالی که برخی از خم کن های لوله گرد ممکن است سعی کنند پروفیل های مسطح را کنترل کنند، معمولاً فاقد ابزار تخصصی و پشتیبانی مورد نیاز برای پروفیل های تخت هستند و ممکن است منجر به یکپارچگی بخش ضعیف (چروک، فروریختن، ضخامت دیواره ناهموار) شود. برای بهترین نتیجه، از ماشینی استفاده کنید که به طور خاص برای خم شدن پروفیل مسطح طراحی شده است.

روندهای آینده، موقعیت برند و نتیجه گیری

روندهای آتی در خمش لوله با پروفیل مسطح

• اتوماسیون و ابزار هوشمند: ماشین‌ها به طور فزاینده‌ای حسگرها را برای نظارت بر نیروی خمشی، سایش ابزار، تغییر شکل پروفیل و ارائه بازخورد در زمان واقعی - و پیوند به سیستم‌های Industry 4.0 برای تجزیه و تحلیل، تعمیر و نگهداری پیش‌بینی‌کننده و قابلیت ردیابی بخشی، یکپارچه می‌کنند.

• تولید انعطاف‌پذیر: با تغییر تولید به سمت دسته‌های کوچک‌تر، قاب‌های معماری قابل سفارشی‌سازی، مبلمان سفارشی و طرح‌هایی که به سرعت در حال تغییر هستند، خم‌کننده‌های مسطح با تغییر سریع ابزار، برنامه‌های ذخیره‌شده و یکپارچه‌سازی CNC ارزشمندتر خواهند شد.

• مواد سبک وزن و اشکال پیچیده: با افزایش آلومینیوم، فولاد با دیواره نازک و آلیاژهای عجیب و غریب، ماشین‌های خمشی با مشخصات تخت برای حفظ یکپارچگی و خم کردن شعاع‌های محکم‌تر یا پروفیل‌های پیچیده‌تر، به کنترل و ابزار بیشتری نیاز دارند.

• پایداری و کاهش ضایعات: خمش دقیق مصرف ضایعات و انرژی را کاهش می دهد. ماشین‌های بهینه‌سازی شده برای پروفیل‌های تخت به شیوه‌های تولید پایدار کمک می‌کنند.

• خدمات جهانی و ارتقاء ماژولار: از آنجایی که کاربران این ماشین‌ها را در سرتاسر جهان به کار می‌گیرند، تولیدکنندگانی که به‌روزرسانی‌های مدولار (سرویو به CNC تا اتوماسیون) و شبکه‌های خدمات جهانی را ارائه می‌کنند برجسته خواهند شد.

نام تجاریفیهونگآماده ارائه ماشین آلات خم کن لوله مسطح با کیفیت بالا است که دارای مشخصات فوق و معیارهای محافظت از آینده هستند. برای هر گونه سوال در مورد انتخاب مدل، ابزار یا راه حل های سفارشی، در صورت تمایل به آن مراجعه کنیدبا ما تماس بگیریدو متخصصان محصول ما بلافاصله به شما کمک خواهند کرد.
