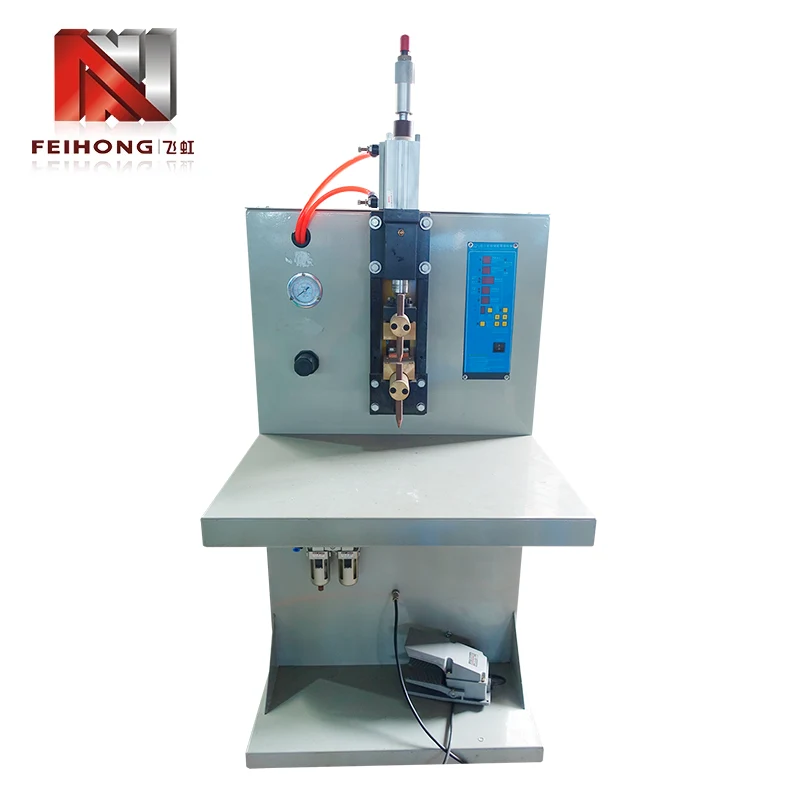

دستگاه جوش نقطه ای مقاوم در برابر ذخیره انرژی

Feihong® یک کارخانه تاسیسات جوشکاری نقطه‌ای مقاوم در برابر ذخیره انرژی است که FH-149A را ارائه می‌کند، یک جوشکار مقاومت در برابر تخلیه خازن مبتنی بر پنوماتیک که برای الزامات اتصال خاص تولید لوله گرمایش الکتریکی طراحی شده است. تولید شده توسط Zhaoqing Feihong Machinery & Electrical Co., Ltd. - شرکتی که در سال 1992 با چندین دهه تلاش برای تکمیل راه حل های تجهیزات لوله گرمایش تاسیس شد - این دستگاه به وظایف جوشکاری ضروری بین سیم مقاومتی و پایه های سربی و بین پست های سرب و بند های ترمینال که مونتاژ المنت گرمایش را تعریف می کنند، می پردازد.

معرفی ماشین

FH-149A متعلق به خانواده جوشکاری نقطه ای مقاومتی است اما از معماری ذخیره انرژی استفاده می کند که با جوشکارهای استاندارد مقاومت AC متفاوت است. به جای کشیدن جریان پیوسته مستقیماً از شبکه برق در حین جوشکاری، دستگاه ابتدا یک بانک خازن داخلی را تا یک سطح ولتاژ از پیش انتخاب شده شارژ می کند، سپس انرژی ذخیره شده را در یک پالس سریع از طریق الکترودهای جوشکاری آزاد می کند.

این روش ذخیره انرژی چندین مزیت ذاتی را برای جوشکاری مقاومتی ارائه می دهد. پالس کوتاه و پرانرژی یک ناحیه گرمای متمرکز را در رابط جوش ایجاد می کند و به سرعت یک قطعه جوش جامد را تشکیل می دهد در حالی که انتشار گرما را به مواد پایه اطراف محدود می کند. برای سیم‌های مقاومت نازک و پایه‌های سربی با قطر کوچک که معمولاً در عناصر گرمایش یافت می‌شوند، این ورودی گرمای کنترل‌شده به جلوگیری از گرمای بیش از حد یا سوختگی که ممکن است با روش‌های جوشکاری طولانی‌تر رخ دهد، کمک می‌کند.

محرک پنوماتیک حرکت الکترود و اعمال نیرو را کنترل می کند و اطمینان می دهد که فشار رو به پایین از جوشی به جوش دیگر ثابت می ماند. نیروی ثابت الکترود یک پارامتر مهم در کیفیت جوش نقطه ای مقاومتی است، زیرا مستقیماً بر مقاومت تماس، تولید گرما و تشکیل قطعه نهایی تأثیر می گذارد.

ویژگی های اصلی

دستگاه جوش نقطه ای مقاوم در برابر ذخیره انرژی دارای ویژگی های طراحی متناسب با نیازهای محیط های تولید لوله گرمایش است:

1. فناوری تخلیه خازن:تحویل انرژی ذخیره شده جریان جوشکاری پایدار و قابل تکرار را مستقل از نوسانات ولتاژ شبکه فراهم می کند و از نتایج ثابت در طول دوره های تولید طولانی مدت اطمینان حاصل می کند.

2. خروجی انرژی قابل تنظیم:ولتاژ شارژ خازن به طور پیوسته از 0 تا 435 ولت متغیر است، و به اپراتورها کنترل دقیقی بر انرژی جوش داده می شود تا با گیج های سیم مختلف و ابعاد پست سرب مطابقت داشته باشد.

3. سیستم محرک پنوماتیک:الکترودهای با کنترل پنوماتیک فشار یکنواخت را در هر چرخه جوش ایجاد می کنند، خستگی اپراتور را کاهش می دهند و تغییر فشار دست را در تنظیمات جوش دستی حذف می کنند.

4. سازگاری با چند ولتاژ:قابل تنظیم برای برق ورودی سه فاز 380 ولت، سه فاز 220 ولت یا تک فاز 220 ولت برای مطابقت با زیرساخت های الکتریکی تأسیسات تولید در مناطق مختلف جهانی.

5. عملیات مستقیم:کنترل های بصری و یک اصل کار ساده به این معنی است که حداقل آموزش برای اپراتورهای خط تولید مورد نیاز است و از استقرار سریعتر در تأسیسات تولیدی جدید یا در حال توسعه پشتیبانی می کند.

پارامترهای عملکرد

در زیر مشخصات فنی کلیدی سیستم جوش نقطه ای مقاومتی FH-149A وجود دارد که همگی از اسناد رسمی تجهیزات Feihong تهیه شده اند:

با توان نامی 2 KVA، دستگاه با تقاضای برق نسبتاً کم کار می‌کند و در عین حال جریان لحظه‌ای بالا مورد نیاز برای جوش‌های نقطه‌ای با کیفیت را ارائه می‌کند - یک مزیت مشخصه سیستم‌های جوشکاری ذخیره انرژی خازنی.

کاربردهای جوشکاری

دستگاه جوش نقطه ای مقاومت در برابر ذخیره انرژی مجموعه ای متمرکز از عملیات اتصال را در جریان کار تولید لوله گرمایش ارائه می دهد که هر کدام یک مرحله مهم در مونتاژ کامل المنت گرمایش را نشان می دهد.

سیم مقاومت به اتصالات پایه سرب

در داخل هر لوله گرمایش الکتریکی، یک سیم مقاومتی سیم پیچ یا مستقیم زمانی که جریان الکتریکی از آن عبور می کند گرما تولید می کند. این سیم مقاومتی باید به طور ایمن به پست های سرب (که به آن میله های سرب نیز گفته می شود) متصل شود که جریان را از پایانه های خارجی به المنت گرمایشی منتقل می کند. FH-149A اتصالات جوشی قوی و کم مقاومتی را بین این اجزا ایجاد می کند و از انتقال کارآمد نیرو و عمر طولانی لوله گرمایش نهایی اطمینان می دهد.

پست را به اتصالات لنگه پایانه هدایت کنید

در انتهای بیرونی لوله گرمایش، پایه‌های سرب به شاخه‌های ترمینال متصل می‌شوند - نقاط اتصال که در آن عنصر گرمایش با سیم‌کشی الکتریکی خارجی ارتباط برقرار می‌کند. جوشکاری مطمئن در این محل اتصال برای جلوگیری از شل شدن اتصالات، مقاومت بیش از حد و گرمای بیش از حد در حین عملیات در دنیای واقعی ضروری است. این دستگاه برای این کاربرد نیز جوش های ثابت و مکانیکی قوی تولید می کند.

محدوده صنعت

لوله های گرمایشی که با پشتیبانی این تجهیزات تولید می شوند هم بازارهای صنعتی و هم غیرنظامی را ارائه می دهند. کاربردهای صنعتی به شدت بر روی سیستم‌های گرمایش کابلی تمرکز دارند، در حالی که کاربردهای غیرنظامی لوازم برقی خانگی و محصولات گرمایش روزانه را پوشش می‌دهند. تجهیزات Feihong از تولیدکنندگانی پشتیبانی می کند که به هر دو بخش از بازار عناصر گرمایشی خدمات می دهند.

قابلیت تولید

Feihong یک عملیات تولیدی یکپارچه عمودی در Zhaoqing، استان گوانگدونگ، چین دارد. این کارخانه دارای شش منطقه کارگاهی متمایز است که در مجموع هر مرحله از تولید تجهیزات، از آماده سازی اولیه مواد خام تا آزمایش نهایی ماشین های مونتاژ شده را پوشش می دهد.

1. کارگاه برش مواد اولیه:آماده سازی استوک فلزی و اجزای سازنده برای ماشینکاری و ساخت پایین دست.

2. مرکز ماشینکاری:ماشینکاری دقیق اجزای مکانیکی حیاتی مورد استفاده در ماشین های جوشکاری و سایر تجهیزات لوله گرمایش را انجام می دهد.

3. کارگاه تولید قالب:ابزار، قالب‌ها و وسایل سفارشی را در داخل تولید می‌کند تا از ساخت تجهیزات استاندارد و تخصصی پشتیبانی کند.

4. اتاق لوکوموتیو پرکننده پودر:منطقه مونتاژ و آزمایش اختصاصی برای تجهیزات پرکننده پودر مورد استفاده در خطوط تولید لوله گرمایش.

5. اتاق لوکوموتیو کوچک کننده لوله:فضای کاری تخصصی تولید و کالیبراسیون ماشین آلات جمع کننده لوله.

6. کارگاه مونتاژ ماشین:مونتاژ نهایی، سیم کشی الکتریکی، تست عملکرد و تأیید کیفیت ماشین آلات تکمیل شده قبل از حمل و نقل.

تضمین کیفیت

Feihong یک رویکرد کیفیت اول را در تمام فعالیت های تولید تجهیزات اعمال می کند. این شرکت شهرت خود را بر اساس عملیات مبتنی بر یکپارچگی و عملکرد تجهیزات قابل اعتماد ایجاد کرده است و از تولید کنندگان لوله های گرمایشی که بر نتایج تولید ثابت متکی هستند اعتماد کسب کرده است.

از آنجا که Feihong منحصراً در تجهیزات تولید لوله های گرمایش الکتریکی - به جای تولید ماشین آلات صنعتی عمومی - تخصص دارد، تیم مهندسی تخصص عمیق و ویژه برنامه را حفظ می کند. هر تصمیم طراحی در مورد FH-149A بر اساس الزامات واقعی تولید لوله گرمایش ارزیابی می‌شود و در نتیجه ماشینی به‌جای مشخصات تئوری جوشکاری با نیازهای واقعی کارخانه مطابقت دارد.

از مشتریان استقبال و تشویق می شود تا از کارخانه Feihong بازدید کنند تا تجهیزات را بررسی کنند، فرآیندهای تولید را بررسی کنند و جزئیات فنی را مستقیماً با تیم مهندسی مورد بحث قرار دهند. مشارکت مستقیم کارخانه به خریداران کمک می کند تا کیفیت ساخت را تأیید کنند و اطمینان حاصل کنند که تجهیزات قبل از ثبت سفارش با الزامات تولید خاص آنها مطابقت دارند.

فراتر از مدل های استاندارد، Feihong دارای سابقه اثبات شده تحقیق و توسعه تجهیزات لوله گرمایش سفارشی با ساختارهای تخصصی برای برآورده کردن نیازهای مشتری فردی است. پروژه‌های سفارشی گذشته شامل تجهیزات لوله‌های گرمایش صنعتی، تجهیزات لوله‌های گرمایش شهری، تجهیزات لوله‌های گرمایش رانر گرم و تجهیزات لوله‌های گرمایشی برای کاربردهای هوافضا و ماشین‌آلات نظامی است.

سوالات متداول

س: FH-149A چه نوع جوشکاری را انجام می دهد؟

A: FH-149A جوشکاری نقطه ای با مقاومت ذخیره انرژی را انجام می دهد که به عنوان جوش نقطه ای تخلیه خازن نیز شناخته می شود. از انرژی الکتریکی ذخیره شده از خازن ها برای تولید یک پالس کوتاه و با جریان بالا استفاده می کند که یک قطعه جوشی بین دو سطح فلزی در نقاط تماس الکترود ایجاد می کند.

س: آیا این دستگاه برای جوشکاری مواد غیر از سیم مقاومتی و پست های سربی مناسب است؟

A: FH-149A به طور خاص برای دو عملیات جوشکاری اولیه در تولید لوله گرمایش طراحی و پیکربندی شده است: جوشکاری سیم مقاومتی به پست سرب (نوار سرب) و جوشکاری پست سرب به جوشکاری انتهایی. برای سایر کاربردهای جوشکاری، توصیه می کنیم در مورد نیازهای خاص خود با Feihong صحبت کنید تا مناسب بودن تجهیزات را ارزیابی کنید.

س: چگونه استحکام و کیفیت جوش تضمین می شود؟

پاسخ: کیفیت جوش از طریق دو پارامتر قابل تنظیم اولیه کنترل می شود: ولتاژ شارژ خازن (0 تا 435 ولت)، که کل انرژی تحویل شده در هر جوش را تعیین می کند، و فشار الکترود پنوماتیک، که نیروی تماس را کنترل می کند. هنگامی که به درستی برای مواد خاصی که به یکدیگر متصل می شوند تنظیم شود، دستگاه جوش های ثابت و قابل تکرار را در طول دوره های تولید تولید می کند.

س: میزان تولید مورد انتظار چقدر است؟

A: تحت شرایط عملیاتی استاندارد با یک اپراتور با تجربه، FH-149A می تواند تقریباً 30000 قطعه را در طول یک شیفت 8 ساعته پردازش کند. توان عملیاتی واقعی به عواملی از جمله پیچیدگی قطعه کار، سطح مهارت اپراتور و کارایی آماده سازی مواد بستگی دارد.

س: آیا می توان دستگاه را با سیستم های قدرت کارخانه های مختلف سازگار کرد؟

پاسخ: بله، FH-149A از تنظیمات ولتاژ ورودی چندگانه پشتیبانی می کند: سه فاز 380 ولت، سه فاز 220 ولت و تک فاز 220 ولت. این امکان استقرار در تاسیسات تولیدی با استانداردهای مختلف تامین برق در کشورهای مختلف را فراهم می کند.

س: آیا می توانم قبل از سفارش از کارخانه Feihong بازدید کنم؟

ج: حتما. Feihong از مشتریان احتمالی برای بازدید از کارخانه در Zhaoqing، گوانگدونگ، چین استقبال می کند. در طول بازدید خود می توانید تجهیزات تکمیل شده را بررسی کنید، روند تولید را در هر شش کارگاه مشاهده کنید و مشخصات فنی را مستقیماً با کارکنان مهندسی ما در میان بگذارید.

اظهارات پایانی

دستگاه جوش نقطه ای مقاومت ذخیره انرژی مدل FH-149A از Feihong یک راه حل هدفمند برای دو عملیات جوشکاری مقاومتی حیاتی مورد نیاز در تولید لوله گرمایش الکتریکی است. این دستگاه با ترکیب فناوری ذخیره‌سازی انرژی تخلیه خازن با کنترل الکترود پنوماتیک، جوش‌های ثابت و باکیفیت را با ظرفیت نامی 30000 قطعه در هر شیفت 8 ساعته ارائه می‌کند. Feihong با پشتیبانی یک مرکز تولیدی با شش کارگاه تخصصی و بیش از 30 سال تخصص در تجهیزات لوله گرمایش، تجهیزات قابل اعتمادی را با پشتوانه دانش عمیق کاربرد به تولیدکنندگان لوله گرمایش ارائه می دهد. چه در حال تجهیز خط تولید جدید باشید و چه جایگزین تجهیزات جوشکاری قدیمی تر، FH-149A عملکرد، قابلیت تنظیم و سادگی عملیاتی را ارائه می دهد که سازندگان المنت های گرمایشی به آن وابسته هستند.

ما از شما دعوت می کنیم برای مشاوره فنی دقیق یا ترتیب بازدید از کارخانه و نمایش تجهیزات با Feihong تماس بگیرید.
